Los circuitos RLC forman la base de muchos sistemas eléctricos dependientes de la frecuencia. Al combinar resistencia, inductancia y capacitancia, estos circuitos de segundo orden crean un comportamiento que cambia con la frecuencia y permite una resonancia controlada. Su capacidad para almacenar, transferir y disipar energía los hace útiles para filtrar, ajustar, oscilar y acondicionar la señal. Comprender cómo funcionan los circuitos RLC proporciona una visión clara de la resonancia, amortiguación, ancho de banda y respuesta general del sistema tanto en el dominio del tiempo como en el de frecuencia.
¿Qué es un circuito RLC?
Un circuito RLC es un circuito eléctrico de segundo orden formado por tres componentes pasivos: una resistencia (R), un inductor (L) y un condensador (C) conectados en una red en serie o en paralelo. A menudo se le llama circuito resonante (sintonizado) porque su impedancia y respuesta cambian con la frecuencia y normalmente muestran un efecto fuerte en una frecuencia resonante determinada determinada por los valores de R, L y C.
Componentes de un circuito RLC
Cada pieza afecta el circuito de forma diferente. Juntos, determinan cómo se almacena y se pierde energía, lo que da forma a la resonancia, la amortiguación y la respuesta en frecuencia.

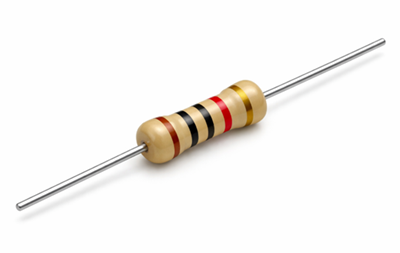

Resistencia (R)
Una resistencia limita la corriente y convierte la energía eléctrica en calor. Su resistencia se mantiene esencialmente constante con la frecuencia, por lo que principalmente controla la pérdida de energía. En un circuito RLC, R establece el amortiguamiento (la velocidad a la que se desvanecen las oscilaciones) y afecta al ancho de banda: un R más alto aumenta la pérdida y reduce la nitidez de resonancia.

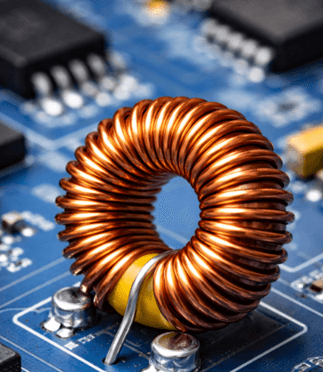

Inductor (L)
Un inductor almacena energía en un campo magnético y resiste los cambios de corriente. Su reactancia aumenta con la frecuencia, por lo que bloquea más las señales de frecuencias altas. En un circuito RLC, L intercambia energía con C y ayuda a establecer la frecuencia de resonancia.

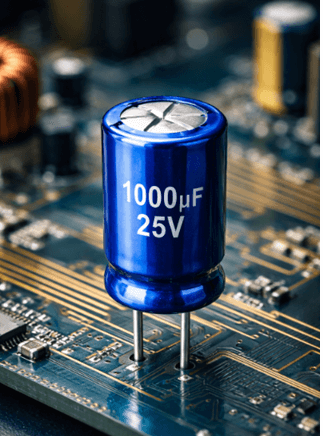

Condensador (C)
Un condensador almacena energía en un campo eléctrico y resiste los cambios de voltaje. Su reactancia disminuye con la frecuencia, por lo que bloquea más las frecuencias bajas que las altas. En un circuito RLC, C trabaja con L para ajustar la resonancia e influye en la impedancia y la fase cerca del punto de resonancia.
Cómo funciona un circuito RLC
Un circuito RLC funciona moviendo la energía de un lado a otro entre el condensador y el inductor. El condensador almacena energía en un campo eléctrico y luego la libera en forma de corriente que genera un campo magnético en el inductor. A medida que el campo del inductor colapsa, empuja corriente que recarga el condensador con polaridad opuesta. Este intercambio repetido puede producir oscilaciones.
La resistencia no almacena energía. Disipa energía en forma de calor, lo que reduce la cantidad de energía disponible en cada ciclo. Con baja resistencia, las oscilaciones se desvanecen lentamente; Con mayor resistencia, se desvanecen rápidamente; y con suficiente resistencia, el circuito vuelve a un comportamiento estable sin oscilar. El funcionamiento general está determinado por la frecuencia de entrada, los valores R, L y C, y la cantidad de energía que se pierde en el circuito.
Tipos de circuitos RLC

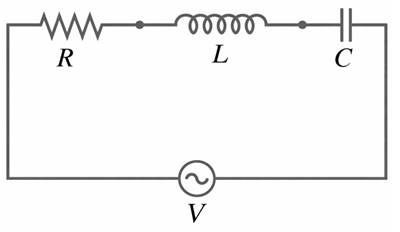

Circuito RLC de la serie 4.1
En un circuito RLC en serie, la resistencia (R), el inductor (L) y el condensador (C) están conectados de extremo a extremo en un solo camino, de modo que la misma corriente fluye a través de los tres componentes. A medida que cambia la frecuencia, la reactancia ωL del inductor aumenta mientras que la reactancia del condensador disminuye 1/ωC, lo que provoca que cambie la impedancia total.
En resonancia, las reactancias inductiva y capacitiva se igualan a ωL=1/ωC, por lo que se cancelan mutuamente. Esto deja la impedancia del circuito en su valor mínimo, principalmente fijada por la resistencia. Como la impedancia es más baja en resonancia, el circuito consume su máxima corriente a esa frecuencia.
Los circuitos RLC en serie se utilizan comúnmente para el filtrado pasa-banda y la selección de frecuencia porque responden fuertemente a señales cercanas a la frecuencia resonante mientras reducen la respuesta alejada de ella.

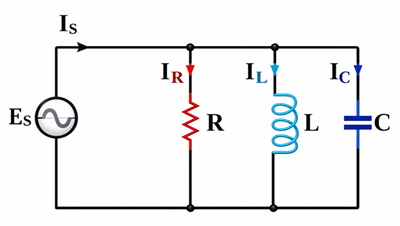

Circuito RLC paralelo
En un circuito RLC en paralelo, la resistencia, el inductor y el condensador están conectados en los mismos dos nodos, por lo que todos comparten el mismo voltaje. La corriente total de la fuente se divide entre ramas, y la cantidad en cada rama depende de la frecuencia y de la reactancia de cada componente.
En la resonancia, los efectos inductivo y capacitivo se cancelan en términos de admitancia (el inverso de la impedancia). Esta cancelación hace que la impedancia global del circuito sea máxima, lo que significa que el circuito consume la corriente de fuente mínima a la frecuencia resonante, aunque las corrientes de ramificación aún pueden circular entre L y C.
Los circuitos RLC paralelos se utilizan a menudo para el rechazo de frecuencia y el filtrado de muesca porque reducen la corriente de la fuente en una frecuencia elegida y pueden debilitar las señales alrededor de ese punto de resonancia.
Características de los circuitos RLC
La resonancia es la propiedad más importante de un circuito RLC. Ocurre cuando la reactancia inductiva es igual a la reactancia capacitiva:
ω₀ = 1 / √LC
En resonancia:
• Reactancia inductiva es igual a reactancia capacitiva
• Cancelación de efectos reactivos
• El intercambio de energía entre L y C es el más eficiente
En un circuito RLC en serie, la impedancia es mínima en la resonancia, por lo que la corriente es la máxima.
En un circuito RLC en paralelo, la impedancia es máxima en resonancia, por lo que la corriente de fuente es mínima.
Usos de la resonancia
La resonancia permite:
• Selección de frecuencia
• Filtrado paso de banda y tope de banda
• Aumento de tensión en sistemas de alta Q
• Adaptación de impedancias
• Transferencia eficiente de potencia
• Estabilización de osciladores
Comportamiento de amortiguamiento y oscilación
El amortiguamiento describe la rapidez con la que las oscilaciones decaen debido a la resistencia. Mientras que la resonancia determina la frecuencia natural, la resistencia determina cuán aguda o amplia será la respuesta.
Tres condiciones de amortiguación:
• Subamortiguado – Las oscilaciones disminuyen gradualmente
• Amortiguado críticamente – Retorno más rápido al estado estacionario sin oscilación
• Sobreamortiguado – Respuesta lenta sin oscilación
La relación de amortiguamiento (ζ) define qué condición se produce.
La resistencia controla directamente el amortiguamiento:
• Mayor resistencia → mayor amortiguamiento → ancho de banda más amplio
• Menor resistencia → menor amortiguamiento → resonancia más aguda
Parámetros derivados de circuitos RLC
Ancho de banda
El ancho de banda es el rango de frecuencias en las que el circuito responde eficazmente. Se mide entre los puntos de corte donde la potencia cae a la mitad de su valor de resonancia.
• Alta amortiguación → ancho de banda amplio
• Baja amortiguación → ancho de banda estrecho
El ancho de banda es un parámetro clave en el diseño de filtros.
Factor Q
El factor Q mide lo eficiente que el circuito almacena energía en comparación con la energía perdida por ciclo.
Q agudo:
• Respuesta en frecuencia estrecha
• Baja pérdida de energía
• Pico de resonancia aguda
Q bajo:
• Respuesta en frecuencia amplia
• Mayor pérdida de energía
• Curva de respuesta más amplia
El factor Q se utiliza en circuitos RF y osciladores.
Análisis Matemático de Circuitos RLC
En el análisis de CA, un circuito RLC se describe usando impedancia, que depende de la frecuencia.
Impedancia RLC en serie:
Z = R + j(ωL − 1/ωC)
Magnitud de impedancia:
| Z | = √(R² + (ωL − 1/ωC)²) | |
|---|---|---|
| Resonancia (serie): | ||
| • Ocurre cuando ωL = 1/ωC, por lo que los términos reactivos se cancelan. | ||
| • En ese punto, Z ≈ R, por lo que la corriente es la más alta. | ||
| Forma en el dominio del tiempo (serie): | ||
| L(d²i/dt²) + R(di/dt) + (1/C)i = v(t) | ||
| Esta ecuación muestra que el circuito es de segundo orden. Los valores de R, L y C establecen: | ||
| • la frecuencia natural (resonancia), | ||
| • la rapidez con la que decaen las oscilaciones (amortiguamiento), | ||
| • y cuán nítido es el pico (Q y ancho de banda). | ||
| Cuando un circuito RLC está alimentado, no alcanza un funcionamiento estable al instante. El comportamiento inicial se llama respuesta transitoria, donde los voltajes y corrientes pueden oscilar o decaer. Tras este periodo, el circuito entra en la respuesta en estado estacionario, donde las señales se vuelven estables y predecibles. Entender ambas respuestas ayuda a explicar cómo se comportan los circuitos RLC a lo largo del tiempo. | ||
| Categoría | Respuesta transitoria | Respuesta en estado estacionario |
| Definición | Ocurre inmediatamente después de cambiar o de un cambio repentino de entrada | Ocurre después de que los efectos transitorios han desaparecido |
| Comportamiento energético | Cambios de energía entre L y C | El intercambio de energía se vuelve estable y periódico |
| Oscilación | Las oscilaciones decaen en función de la resistencia | No hay oscilaciones en decadencia |
| Comportamiento de salida | Puede ocurrir un sobrepaso o un repido de sonido | La salida coincide con la frecuencia de entrada |
| Dependencia | La respuesta depende de la relación de amortiguamiento | La amplitud y la fase dependen de la impedancia |
| Comportamiento en frecuencia | La respuesta en frecuencia aún no se estabilizó | La respuesta en frecuencia estabiliza |
| Impacto en el sistema | Afecta a la estabilidad general del sistema | Define el comportamiento de filtrado |

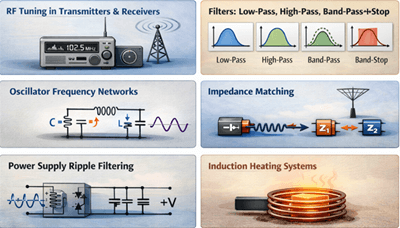

Aplicaciones de los circuitos RLC
• Sintonización RF en transmisores y receptores – Ayuda a seleccionar un canal o banda de frecuencia mientras rechaza señales cercanas.
• Filtros pasa-bajos, pasa-altos, pasa banda y parada de banda – Moldean el contenido de frecuencia en las trayectorias de la señal, como eliminar ruido o aislar una banda útil.
• Redes de frecuencia de osciladores – Fijan o estabilizan la frecuencia de funcionamiento en circuitos que generan formas de onda repetitivas.
• Adaptación de impedancia – Reduce la reflexión de señal y mejora la transferencia de potencia entre etapas, antenas o cargas.
• Filtrado de la fuente de alimentación – Suaviza el ruido de corriente alterna no deseado y el ruido de conmutación para mejorar la calidad de salida en corriente continua.
• Sistemas de calefacción por inducción – Utilizan corriente resonante para suministrar energía de forma eficiente a una bobina y a materiales conductores de calor.
Consideraciones de diseño para circuitos RLC
Los circuitos RLC reales no se comportan exactamente como los modelos de libro de texto porque los componentes y disposiciones reales introducen pérdidas y pequeñas variaciones de valor. Estos efectos pueden desplazar la resonancia, reducir la selectividad y causar diferencias de rendimiento, haciendo que un diseño cuidadoso sea tan importante como los valores elegidos de R, L y C.
• Tolerancias de componentes: Cada resistencia, inductor y condensador tiene una tolerancia, lo que significa que su valor real puede ser ligeramente superior o inferior a su etiqueta. Incluso pequeños desplazamientos en R, L o C pueden mover la frecuencia de resonancia y cambiar el ancho de banda, especialmente en diseños de mayor Q, donde la respuesta es más sensible.
• Efectos parásitos: Los inductores incluyen resistencia interna, y los condensadores incluyen resistencia en serie equivalente (ESR), ambos añadiendo pérdida adicional al circuito. Además, las pistas de la PCB y los terminales de los componentes generan inductancia y capacitancia dispersas que efectivamente aumentan los valores previstos. Estos parásitos reducen el factor Q y pueden distorsionar la respuesta en frecuencia esperada, especialmente la resonancia cercana.
• Deriva de temperatura: Los valores de los componentes pueden cambiar a medida que cambia la temperatura, lo que puede desplazar lentamente la frecuencia de resonancia y la amortiguación con el tiempo. Si el circuito debe mantenerse estable en un amplio rango de temperaturas, las piezas con mejores características térmicas y una disposición que reduzca el autocalentamiento se vuelven más importantes.
• Disipación de potencia: Las resistencias convierten la energía eléctrica en calor, por lo que deben estar clasificadas para soportar la potencia esperada sin sobrecalentarse. El exceso de calor puede cambiar la resistencia, afectar a los componentes cercanos y reducir la fiabilidad, por lo que se deben tener en cuenta los márgenes de potencia y los caminos térmicos durante la selección.
• Efectos de alta frecuencia: A frecuencias más altas, el efecto piel aumenta la resistencia efectiva de los conductores, lo que añade pérdida y reduce el Q. La capacitancia y la inductancia dispersas también se vuelven más influyentes, lo que significa que pequeños detalles de la disposición pueden cambiar los resultados. Un enrutamiento cuidadoso, conexiones cortas, puesta a tierra sólida y la elección adecuada de componentes ayudan a mantener el comportamiento del circuito predecible.

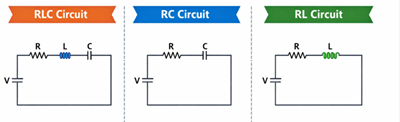

Comparación de circuitos RLC vs RC y RL
| Tipo de circuito | Orden del sistema | Resonancia | Función típica | Comportamiento en frecuencia |
|---|---|---|---|---|
| Circuito RC | Sistema de primer orden | Sin resonancia | Usado para el tiempo y el filtrado simple | Proporciona filtrado pasa-bajos o pasa-altos básico |
| Circuito RL | Sistema de primer orden | Sin resonancia | Utilizado para modelar corrientes | Controla las características de ascenso y decaimiento de la corriente |
| Circuito RLC | Sistema de segundo orden | Exhibe resonancia | Utilizado para filtrado selectivo de frecuencia | Puede crear respuesta de pico o muesca y soporta operaciones de banda estrecha de alta Q |
Pruebas y análisis de circuitos RLC
Las pruebas precisas de circuitos RLC se basan tanto en mediciones en el dominio del tiempo como en el dominio de la frecuencia. Los osciloscopios y los analizadores de espectro (o señal) se complementan al revelar el comportamiento del circuito bajo diferentes condiciones de funcionamiento.

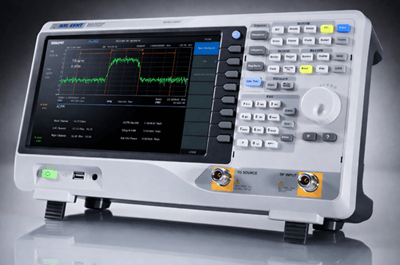

• Analizadores de espectro: Los analizadores de espectro miden la amplitud de la señal frente a la frecuencia a lo largo de un ancho de banda definido. Esta vista en el dominio de la frecuencia es útil para evaluar la resonancia, el ancho de banda y el contenido armónico. Barriendo la frecuencia de entrada y observando la respuesta, se puede determinar la frecuencia de resonancia, −3 dB de ancho de banda y el factor de calidad (Q). El análisis espectral también ayuda a identificar la respuesta máxima, efectos de amortiguación y componentes de frecuencia no intencionados.

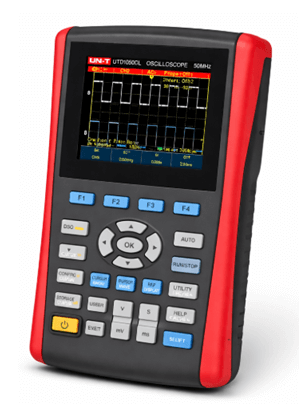

• Osciloscopios: Los osciloscopios muestran el voltaje en función del tiempo, permitiendo observar detalladamente el comportamiento transitorio y en estado estacionario. Se utilizan para evaluar la forma de la forma de onda, las relaciones de fase, los tiempos de subida y decaimiento, y el sobrepaso en sistemas subamortiguados. Las mediciones en el dominio del tiempo permiten estimar la razón de amortiguamiento, la constante de tiempo y la frecuencia natural observando la decaiencia exponencial y la respuesta oscilatoria.
Conclusión
Un circuito RLC demuestra cómo la resistencia, la inductancia y la capacitancia interactúan para moldear el comportamiento eléctrico. La resonancia determina la frecuencia natural de funcionamiento, mientras que la amortiguación controla la agudeza con la que responde el circuito en ese punto. Parámetros como el ancho de banda y el factor Q definen los límites de rendimiento en los diseños prácticos. Analizando tanto el comportamiento transitorio como el de estado estacionario, y teniendo en cuenta los efectos reales de los componentes, los circuitos RLC pueden diseñarse, probarse y aplicarse con precisión en una amplia gama de sistemas electrónicos.
Preguntas frecuentes [FAQ]
¿Cómo se calcula la frecuencia de resonancia de un circuito RLC?
La frecuencia de resonancia se calcula usando la fórmula: f₀ = 1 / (2π√LC). Solo el inductor (L) y el condensador (C) determinan la frecuencia de resonancia. La resistencia afecta al amortiguamiento y al ancho de banda, pero no cambia el valor ideal de la frecuencia resonante.
¿Qué ocurre si la resistencia en un circuito RLC es demasiado alta?
La alta resistencia aumenta la amortiguación, lo que reduce el factor Q y amplía el ancho de banda. Esto reduce la respuesta de pico en resonancia y puede eliminar oscilaciones en el dominio temporal. Una resistencia excesiva debilita la selectividad de frecuencia y reduce la eficiencia energética.
¿Cómo afecta la tolerancia de componentes al rendimiento de los circuitos RLC?
Las tolerancias de los componentes desplazan la frecuencia real de resonancia y el ancho de banda lejos de los valores calculados. Pequeñas variaciones en la inductancia o capacitancia pueden alterar significativamente circuitos de banda estrecha o de alta Q. Los componentes de precisión mejoran la estabilidad y la repetibilidad en sistemas sintonizados.
¿Por qué es importante el factor Q en el diseño de filtros y RF?
El factor Q determina cuán aguda y selectiva es la respuesta en frecuencia. Un Q más alto proporciona un ancho de banda estrecho y una resonancia más fuerte, mejorando la discriminación de frecuencias. Un Q más bajo genera una respuesta más amplia con selectividad reducida pero mayor estabilidad.
¿Cómo se elige entre un circuito RLC en serie y uno en paralelo?
Elige un circuito RLC en serie cuando se requiera la corriente máxima en resonancia, como en el filtrado pasa banda. Elige un circuito RLC paralelo cuando se necesite alta impedancia en resonancia, como en aplicaciones de filtrado de muesca o rechazo de frecuencia.
